NOV. 2019 AUTOMATION SOLUTIONS TEAM
全伺服絲網印刷機成功案例

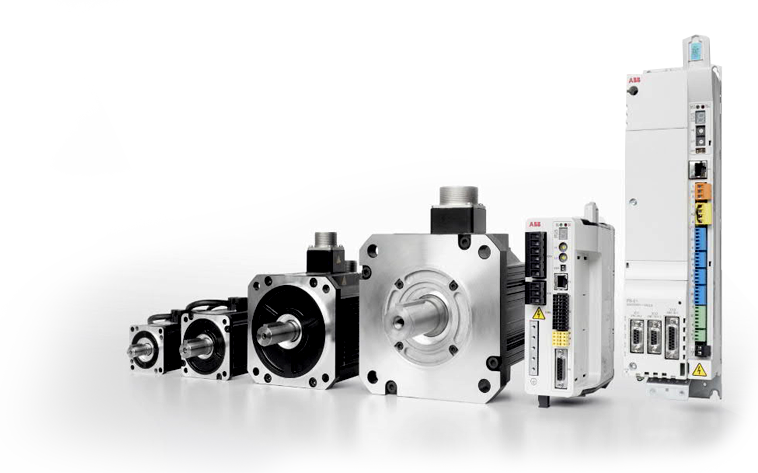

基于Microflex e190 & ESM伺服電機
項目案例介紹
-
背景及優勢
絲網印刷是制作大型廣告必不可少的印刷手段。絲網印刷應用前景廣闊，市場潛力巨大。絲印不受規格的影響，印刷長度可達幾米至幾十米。絲網印刷成本低，絲印的承印物材料廣泛，經濟合算，工藝靈活，適合于批量生產。 -
說明介紹

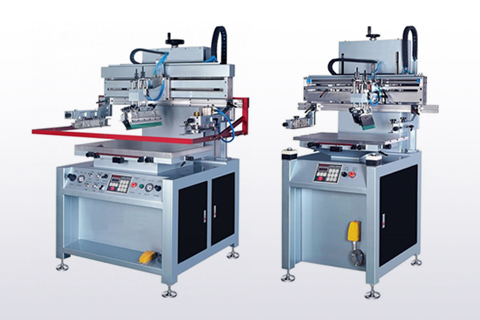

絲網印刷機是用絲網印版施印的機器，屬于印刷機的一種。絲網印刷機是利用絲網工藝生產印刷品的機器或設備的總稱?？煞譃槠矫娼z網印刷機、曲面絲網印刷機、轉式絲網印刷機等。絲網印刷機可以在多種材料上印刷文字和圖像，并可采用多種油墨。 -
結構及原理

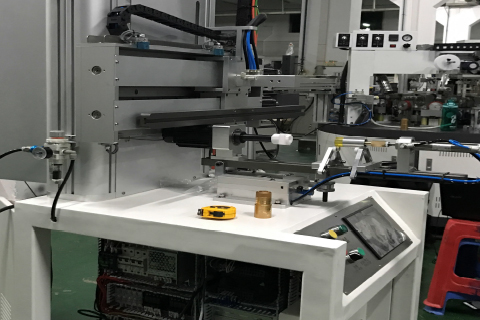

絲網印刷機共4個伺服軸，分別為：旋轉軸、刮刀軸、上下軸和網軸；工作循環：給件→定位→落版→降刮墨板、升回墨板→刮墨行程→升刮墨板→降回墨板→抬版→回墨行程→解除定位→收件，即完成一個工作循環
解決方案介紹
-
功能特點
高效、節能、安全環保、成品合格率高；節省人工、產品自動計數等特點，在各種絲網印刷機中占據領先優勢 -
方案特點
實時工業以太網控制，系統響應更快，更穩定，同時抗干擾能力更強? 方案開放性與靈活性強，可連接第三方控制器，方便拓展 -
系統說明

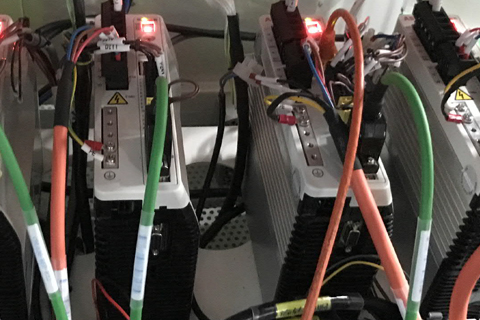

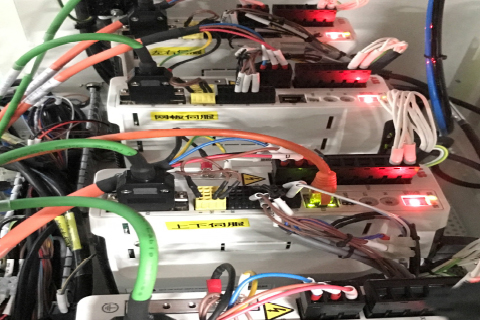

歐姆龍PLC，EtherCAT實時工業以太網總線控制 – 核心控制使用4套ABB伺服控制系統，跟隨主軸(虛軸)實現1軸位置同步，3軸電子凸輪運行
